¿Dónde drenar el condensado de la caldera de condensación?

En el caso de que un instalador instale una caldera nueva o de reemplazo, la tubería de drenaje de condensado debe conectarse a un "punto de drenaje por gravedad" interno, como una chimenea de tierra interna (método preferido), una cocina interior o una tubería de drenaje. como fregadero, lavabo, bañera o desagüe de ducha. Las tuberías externas de los desagües de los fregaderos o las salidas de las lavadoras deben tener un diámetro interno mínimo de 30 mm, estar aisladas con material impermeable resistente a los rayos ultravioleta, terminar por debajo de la rejilla pero por encima de la línea de flotación y con una cubierta de desagüe/hoja adecuada.

¿Qué es la tubería de condensación?

La mayoría de las calderas modernas son calderas de condensación. Estos utilizan gas como combustible para condensar el vapor de agua y generar calor. Se diferencian de las calderas de la vieja escuela que funcionaban creando gases calientes que pasan a través de un condensador de calor y luego calientan el agua.

De hecho, la caldera de condensación interviene en la fase “intermedia” para extraer el calor latente o adicional de los gases de escape. El resultado es que las calderas de condensación son significativamente más eficientes.

Sin embargo, tiene algunos requisitos únicos. El condensado (vapor) producido por la caldera es ácido. Por lo tanto, siempre que haya condensación, se deben utilizar los materiales adecuados. A altas temperaturas, suele ser de acero inoxidable o aleación de aluminio. A temperaturas más bajas (como con la tubería de condensado), se puede usar plástico ya que es el más económico.

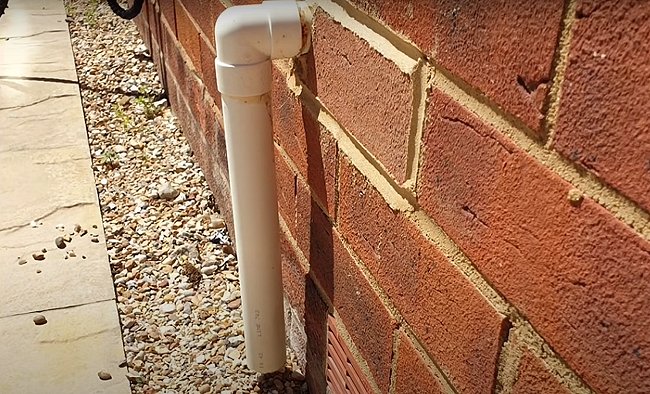

En el proceso de condensación se producen aguas residuales. Este tiene que salir de la caldera y lo hace a través de un pequeño tubo llamado “tubo de condensados”. Por lo general, saldrá por detrás de la caldera, a través de la pared exterior y se conectará a un desagüe. Será de plástico.

Por lo tanto, es fácil identificar el tubo de condensado mirando la pared exterior detrás de la caldera y buscando el tubo de plástico.

¿Qué hace la tubería de condensado?

Simplemente, el trabajo de la tubería de condensado es tomar las aguas residuales del proceso de condensación y enviarlas a la alcantarilla. El agua creada por el proceso de condensación funciona de manera similar a la curva en U en un fregadero. El agua se acumula hasta que hay suficiente para vaciar en un "golpe".

A menudo hay alrededor de 2-3 litros de agua condensada por hora si la caldera está funcionando. Por lo general, se expulsa en ráfagas de alrededor de 300 ml, por lo que puede sentir el agua que pasa a través del tubo a intervalos.

La idea detrás de este "chorrito" de agua, más que de un chorrito, es precisamente evitar que el agua se congele en la tubería a su salida de la propiedad. Las ráfagas más cortas de agua más caliente deberían evitar esto.

Cómo eliminar el condensado de la caldera.

En la mayoría de las instalaciones, el condensado se puede eliminar a través del drenaje por gravedad normal siguiendo las instrucciones del fabricante de la caldera. Sin embargo, si se va a instalar una caldera en paredes interiores o dentro de sótanos, el uso de una bomba para el tanque de condensación o de remojo de la caldera puede ser la única solución para el instalador.

Durante las primeras etapas de la introducción de las calderas de condensación, la industria confundió los valores de pH con un reflejo clave de los niveles de acidez que aparecen en el condensado. Es un poco engañoso comparar la condensación ácida de las calderas con jugo de tomate y naranja. El pH del condensado de una caldera es típicamente de 2,9 a 4.

Este malentendido ha dado lugar a un número razonable de instalaciones inadecuadas que posiblemente podrían causar graves daños a la estructura de la propiedad.

La realidad es que el condensado de las calderas de gas contiene ácido nítrico y que el condensado de las calderas de gasóleo contiene una mezcla de ácido nítrico y sulfúrico. Estos condensados ​​disolverán el mortero a base de cal. Bajo ninguna circunstancia se debe conectar a tierra el condensado de la caldera directamente al suelo oa lo largo del costado de los edificios sin antes neutralizarlo.

El impacto de las aguas subterráneas locales también merece una mayor investigación y se puede reducir significativamente si varios instaladores utilizan bombas de condensado para llevar el condensado de la caldera a la infraestructura de drenaje normal cuando no hay vías de gravedad disponibles.

Uso de una bomba de drenaje de condensados

Cuando no se dispone de acceso inmediato a un drenaje, una bomba de tanque de condensado puede ofrecer beneficios y flexibilidad.

Las bombas incorporan un depósito que alberga un pequeño volumen de condensado, con un punto de ajuste bajo. Cuando la caldera se pone en marcha, el condensado fluye hacia el tanque. En un nivel de ajuste superior fijo, se activa un interruptor de flotador, la bomba arranca y el condensado se descarga a través de una válvula de retención (retención). Normalmente, en aplicaciones domésticas, la bomba funcionará durante aproximadamente 30 segundos tres o cuatro veces por hora.

Las bombas están disponibles en varias especificaciones diferentes según los requisitos de la aplicación, desde calderas domésticas hasta calderas comerciales de gama media. La cantidad de elevación vertical es un factor de selección importante. Una regla general típica para calderas y calentadores de agua es 0,1 l/h de condensado por kW nominal de la caldera.

Problemas con las tuberías de condensación

Las tuberías de condensación pueden congelarse en esta época del año. Esto es especialmente cierto si la tubería de plástico pasa por áreas al aire libre o sin calefacción en su camino hacia el alcantarillado. Por ejemplo, si la tubería de condensados ​​tiene que pasar por un garaje.

Por este motivo es conveniente intentar que la tubería de condensados, desde la caldera hasta el desagüe, sea inferior a 3 m. Además, la tubería de condensado debe colocarse en pendiente. Esto se debe a que donde la manguera ingresa al desagüe, no desea que el retrolavado de otros electrodomésticos que transportan agua, como lavavajillas y lavadoras, regrese a la caldera.

La inclinación, además de hacer que la tubería sea lo más recta posible, también debería ayudar a reducir el riesgo de congelamiento debido a la condensación atrapada dentro de la tubería.

Un problema de congelación

A veces, a pesar de nuestros mejores esfuerzos, el frío se apodera de todos y una tubería de condensado puede congelarse. Este es uno de los problemas más comunes que enfrentan los sistemas de calefacción modernos en los meses de invierno. El agua dentro del tubo se congela y los sensores integrados en la caldera evitarán que la caldera se encienda. El resultado es que de repente no tienes calefacción ni agua caliente, ¡justo cuando realmente lo quieres!

La buena noticia es que este es un problema de caldera increíblemente simple de solucionar. Tienes dos opciones: vierte agua caliente sobre la tubería hasta que pase el área congelada, o coloca una botella de agua caliente contra la tubería. En situaciones muy extremas, es posible cortar (acortar) la tubería de condensación para eliminar la sección congelada y repararla más tarde.

Si la congelación fue el problema, pronto se hará evidente. Una vez que el agua pueda fluir de regreso, el sensor de la caldera volverá a estar correcto y encenderá la caldera, produciendo agua caliente y calefacción.
