¿Se pueden conectar dos paneles solares diferentes en paralelo?
Los paneles solares fotovoltaicos vienen en diferentes variedades y es importante saber cuáles se adaptan mejor a sus necesidades energéticas. Una de las medidas que se utiliza para diferenciar entre diferentes paneles es la potencia respectiva de los propios paneles. Ha habido mucha desinformación e información parcial sobre el tema del cableado de diferentes paneles solares. Es importante reconocer que no es tan simple, ya que más paneles equivalen a más potencia. Sin embargo, hay varios factores que debes tener en cuenta a la hora de emitir un juicio. En este artículo, veremos algunas de las cosas que debes tener en cuenta si buscas mezclar diferentes paneles solares.
Mezclar diferentes paneles fotovoltaicos
La energía solar es una de las principales formas de energía renovable que se utilizan en la actualidad y muchas personas, así como empresas, están tomando la decisión consciente de invertir en esta tecnología y cosechar sus beneficios a largo plazo. En este artículo, centraremos nuestra atención en la cuestión específica de la compatibilidad de los paneles solares y cuáles son los distintos elementos que, en última instancia, le ayudarán a determinar las mejores combinaciones. Esto le permitirá obtener niveles óptimos de rendimiento de la inversión que realice en su sistema de paneles solares en su conjunto.
No se recomienda mezclar diferentes paneles solares, pero en algunas situaciones puedes hacerlo. Cablear paneles de diferentes marcas juntos no es tan difícil como emparejar paneles con diferentes clasificaciones eléctricas. En ese caso, el usuario debe conocer bien los parámetros eléctricos de los paneles como voltaje, potencia, etc. y las repercusiones de esto. Otros factores como la temperatura, la temperatura de las células solares y la irradiancia solar también desempeñan un papel muy importante a la hora de determinar la potencia total.

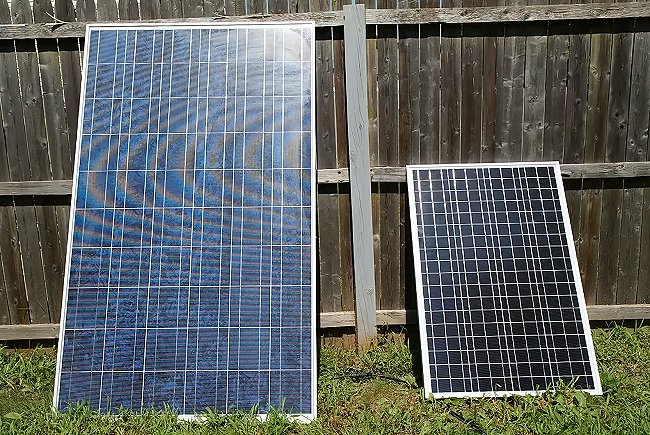

Ahora bien, si tienes dos paneles solares diferentes, de dos tamaños diferentes, la mejor solución, con la carga de un solo banco de baterías, es que cada uno de ellos tenga su propio controlador de carga.
Otra opción es tomar varios paneles solares y conectarlos entre sí para obtener el mismo rendimiento que el otro panel que no coincide. Por ejemplo, si tenemos un panel de 100W 24V y unos paneles de 50W 12V, lo que podemos hacer es conectar los dos paneles de 12V en serie, tras lo cual ya podemos conectarlo en paralelo con el panel de 24V. No tenemos que preocuparnos de que los paneles de bajo voltaje de 12 V reduzcan ese voltaje, como sucedía cuando solo teníamos uno.
Conceptos básicos de conexión de paneles fotovoltaicos.
Debemos comentar al principio que en general no se recomienda mezclar paneles. Sin embargo, si se asegura de considerar cuidadosamente los parámetros de esos paneles, como potencia, voltaje, amperios, etc., es posible y puede obtener buenos resultados. Hay dos formas principales de hacer esto. Estos métodos se denominan modos en serie y mixtos de conexión de paneles solares. El mejor método para conectar tus paneles solares está determinado a su vez por 3 factores diferentes. Estos son:
- Tipo de paneles solares utilizados
- Cantidad de energía solar que deseas generar
- Otros parámetros como el controlador de carga, la batería y las especificaciones del inversor.
Serie o Paralelo o Mixto
Hay mucha mística y desinformación en torno a la cuestión de qué método utilizar para mezclar diferentes paneles. Esto depende esencialmente de sus necesidades y cada una tiene sus ventajas y desventajas. Si busca obtener un voltaje más alto, sería mejor que opte por una conexión en serie. Asimismo, por otro lado, si quieres obtener más corriente en lugar de mayor voltaje, deberás elegir una conexión en paralelo.
Y, por supuesto, si necesita mayor corriente y mayor potencia, necesita una combinación de conexiones en serie y en paralelo. El cableado de paneles solares en serie agrega sus voltajes mientras que sus amperajes siguen siendo los mismos. El cableado de los paneles solares en paralelo agrega sus amperajes mientras que sus voltajes siguen siendo los mismos.
Cableado de paneles solares fotovoltaicos en paralelo
Las conexiones en paralelo son uno de los métodos más simples para conectar paneles solares, junto con las series, y también pueden ser efectivas si buscas hacer estas cosas con espíritu de bricolaje. Este tipo de conexión es más adecuado cuando se desea aumentar la salida total del conjunto, manteniendo inalterada la tensión nominal. El voltaje generalmente es estático, dependiendo de los paneles de 6v o 12v que estés utilizando, en el caso de sistemas aislados.
Este tipo presenta una conexión entre todos los paneles positivos entre sí y los paneles negativos entre sí, respectivamente. Al final, todo se reduce a un conector positivo y otro negativo, que finalmente se conectan al inversor o controlador de carga. Una conexión en paralelo le permite tener una corriente de salida total igual a la suma de todas las diferentes corrientes nominales que pasan por los distintos paneles solares. Si los paneles son del mismo tipo y con las mismas clasificaciones, este proceso será perfecto.
Nuevamente, si los paneles tienen calificaciones diferentes, la historia es un poco diferente. En este caso, terminará perdiendo gran parte de su energía solar, que puede haber sido utilizada para brindarle capacidad actual adicional. Esto se debe a que el voltaje total del conjunto depende del voltaje nominal más bajo, lo que causa la complicación. El uso de paneles solares de tamaños mixtos y que no coinciden en el mismo conjunto afectará la producción de todo el conjunto.
¿Cómo afecta el cableado de paneles solares en paralelo al voltaje y la corriente?
Suponga que tiene cuatro paneles solares fotovoltaicos de 100 W conectados en paralelo, lo que significa que todos los cables positivos están conectados y todos los cables negativos están conectados. Cada panel suministra 5A a una tensión de 20V.
Dado que el cableado de los paneles solares en paralelo suma sus amperajes mientras sus voltajes permanecen iguales, agregaríamos 5+5+5+5 amperios para obtener un total de 20 amperios a 20 voltios que van al controlador de carga.
Hemos instalado 400 vatios de paneles solares y, utilizando la ley de potencia de V x A = Watts, podemos ver que 20 V x 20 A equivalen a 400 W para una eficiencia del conjunto del 100 %. Esto significa que, de los 400 vatios de paneles instalados, podemos esperar ver los 400 vatios de potencia dirigidos al controlador de carga en condiciones ideales.
