¿Qué cables eléctricos se deben utilizar para los sistemas fotovoltaicos?
Con el reciente aumento en el uso de paneles solares fotovoltaicos, las ventas de alambres y cables fotovoltaicos se han disparado. Sin embargo, dado que los cables solares son todavía un invento reciente, se enfrentan a muchos malentendidos. ¿Cuáles son las características únicas de un cable fotovoltaico? ¿Por qué no puedes simplemente usar cualquier cable con tu panel solar y dar por terminado el día? ¿Qué otros cables están permitidos para paneles solares? Lea este artículo de blog para descubrirlo.
¿Qué tienen de especial los cables fotovoltaicos?
Los cables solares fotovoltaicos están diseñados exclusivamente para interconexiones en sistemas de energía solar fotovoltaica. Son uno de los tipos de cables más nuevos de todo el mercado, ya que solo existen desde hace menos de 15 años. Son flexibles, resistentes a la humedad, la luz solar y las llamas y se comportan muy bien a temperaturas muy altas.
Los cables solares fotovoltaicos se utilizan durante toda la vida útil del panel solar, que suele ser de 25 o 30 años, y el fabricante suele ofrecer una garantía durante todo este tiempo. Los cables solares fotovoltaicos se instalan específicamente teniendo en cuenta los paneles solares, por lo que su diseño siempre refleja las últimas tendencias e innovaciones en la industria de la energía solar. El cable fotovoltaico está disponible en diferentes voltajes y puede tener un conductor de cobre o aluminio.
Un cable solar es un cable de interconexión que se utiliza en la generación de energía fotovoltaica para interconectar paneles solares y otros componentes eléctricos. Fácil instalación, resistencia a los rayos UV, confiabilidad de por vida, durabilidad en exteriores, flexibilidad y capacidad de desmontaje son solo algunas de las propiedades características que hacen que los cables solares sean ideales para aplicaciones industriales. Estos cables son retardantes de llama y completamente reciclables cumpliendo con la normativa medioambiental.
Cables fotovoltaicos vs. cables normales para corriente continua
A diferencia de los típicos cables de corriente continua (DC) que cuentan con aislamiento de PVC, los cables fotovoltaicos suelen tener aislamiento XLPE con una excelente resistencia al sol y a la intemperie, así como a temperaturas extremas. Además, los cables de CC normales sólo duran entre cinco y ocho años con el mejor mantenimiento. Esto es inaceptable para los paneles solares diseñados para durar mucho tiempo. Por tanto, está prohibido utilizar cualquier cable normal con paneles solares.
Especificaciones de cables fotovoltaicos.
Las siguientes especificaciones determinan la funcionalidad de los cables de un sistema fotovoltaico (PV):
- Material del conductor : Cables para sistemas fotovoltaicos (PV) El conductor generalmente está hecho de cobre, pero también está disponible en aluminio y aluminio cobreado.
- Amperaje : La clasificación actual se basa en el tamaño del conductor (AWG) y el material.
- Voltaje : El voltaje es generalmente de 600 V, pero algunos tienen una potencia nominal de 2000 V.

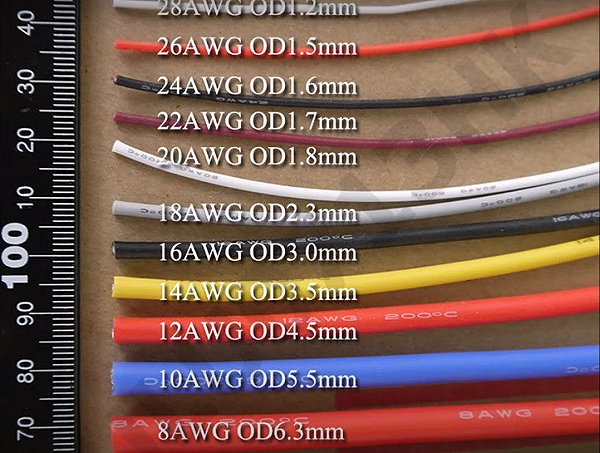

- AWG : El AWG o tamaño del conductor se utiliza para determinar en qué parte del sistema se puede utilizar el conductor junto con la corriente nominal.
El cable solar fotovoltaico
El cable solar es un compuesto de varios cables aislados envueltos en una funda exterior. Los profesionales los utilizan para interconectar paneles solares y otros componentes de un sistema fotovoltaico. Resisten altas radiaciones UV, altas temperaturas y son resistentes a los agentes atmosféricos. Suelen instalarse en el exterior o en el interior de los paneles solares.
El diámetro de un cable varía dependiendo del número de conductores que contiene. La clasificación de los cables solares se basa en la cantidad de cables y su calibre. En general, existen tres tipos de cables utilizados en un sistema fotovoltaico: cables solares de CC, cables solares principales de CC y cables de conexión solares de CA.
Cable solar CC
Los cables solares de CC pueden ser módulos o cables en cadena. Normalmente se trata de cables de cobre unipolares con aislamiento y revestimiento. Utilizados en el interior de paneles solares fotovoltaicos, están equipados con conectores adecuados. Los cables solares DC están preintegrados en los paneles, por lo que no podrás cambiarlos. En algunos casos, necesitará un cable solar de CC para conectarlo a otros paneles.
Cable principal de CC
Los cables principales de CC son cables colectores de energía más grandes que conectan los cables positivo y negativo de la caja de conexiones del generador al inversor central. Los tamaños típicos de cables de CC principales son cable solar de 2 mm, cable solar de 4 mm y cable solar de 6 mm.
Los expertos suelen preferir cables de CC para instalación en exteriores. Para evitar cortocircuitos y problemas de conexión a tierra, tienda cables con polaridades opuestas entre sí.
El cable principal de CC puede ser un cable de uno o dos hilos. Los cables unipolares con doble aislamiento son una solución práctica que ofrece una alta fiabilidad. Mientras tanto, para el cableado entre el inversor solar y la caja de conexiones del generador, los cables de CC de dos conductores son una opción típica.
Cable de conexión de CA
El cable de conexión de CA conecta el inversor solar con los dispositivos de protección y con la red eléctrica.
En sistemas solares pequeños con inversores trifásicos se utiliza un cable de CA de cinco conductores para la conexión a la red. La distribución de los cables es la siguiente: tres cables vivos para transportar electricidad y uno para el cable de tierra y un cable natural. Mientras tanto, utilice un cable de CA de tres hilos para sistemas fotovoltaicos con inversores monofásicos.
Importancia del dimensionamiento del cable fotovoltaico
Elegir el tamaño de cable adecuado es extremadamente importante en un sistema fotovoltaico. El tamaño correcto del cable evita el sobrecalentamiento y reduce la pérdida de energía. Aparte de los problemas de seguridad, el uso de cables de tamaño insuficiente es una violación de las normas en la mayoría de los países. Si utiliza un cable que no cumple con la normativa, el cumplimiento de la instalación fallará.
En general, existen dos factores principales que determinan el tamaño del cable solar. Estos incluyen la capacidad de generación del panel solar y la longitud de la fuente hasta las unidades eléctricas. Otros factores a considerar incluyen la aplicación del cable y las condiciones ambientales para la instalación.
