¿Puedo conectar varios controladores de carga al mismo banco de baterías?
Una conexión en paralelo para paneles solares es algo común, pero ¿se puede hacer lo mismo con los controladores de carga? La respuesta es sí, puedes. De hecho, es la solución más práctica para sistemas aislados con grandes paneles solares y baterías. Los controladores de carga solar se pueden conectar en paralelo para cumplir con los requisitos de los sistemas solares de alta potencia. Los controladores se pueden conectar al mismo banco de baterías, pero deben tener subconjuntos solares separados.

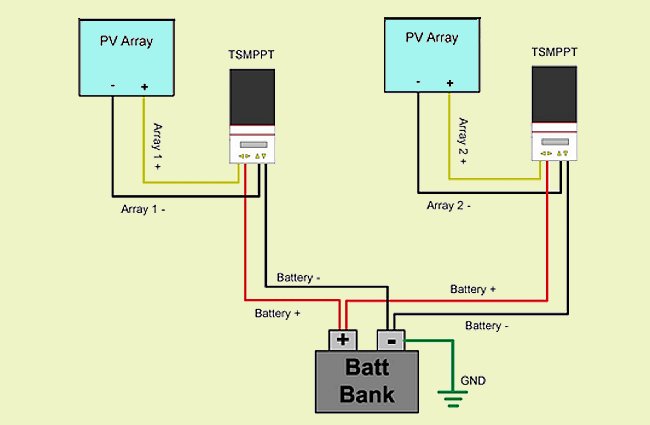

Los grandes sistemas fotovoltaicos fuera de la red y con respaldo de batería a menudo requieren más carga de la que puede proporcionar un solo controlador. Para cumplir con los requisitos de carga de alta potencia, se pueden conectar varios controladores solares en paralelo a un banco de baterías con cada controlador conectado a su propio subconjunto fotovoltaico independiente.
Para los controladores MPPT, se prefiere el seguimiento MPPT de cada subconjunto, ya que hay menos impacto con las discrepancias de voltaje. Además, el fallo de un controlador no afectará la producción solar del resto del conjunto. Otra consideración es que los requisitos de BOS para arreglos más grandes pueden ser más desafiantes. Por lo tanto, múltiples controladores solares con subconjuntos separados deben considerarse no sólo factibles, sino también óptimos.
Cuando se utilizan controladores solares paralelos, la batería debe tener el tamaño adecuado para manejar la corriente de carga combinada según lo recomendado por el fabricante de la batería. También es importante tener en cuenta que cada controlador tendrá su propio panel solar independiente, y cada panel estará configurado de acuerdo con las especificaciones del controlador solar.
La regulación de voltaje de los controladores debe ser lo suficientemente precisa como para sincronizar y coordinar la regulación de carga para el funcionamiento en paralelo sin necesidad de intercomunicación. Los controladores entrarán y saldrán de diferentes estados de carga aproximadamente al mismo tiempo si se dan todas las condiciones siguientes:
- Todos los controladores están configurados con el mismo perfil de carga.
- Un sensor de voltaje de batería común está conectado a cada controlador.
- El sensor remoto de temperatura de la batería (RTS) se utiliza con cada controlador.
Durante la carga de absorción (o refuerzo), los controladores en paralelo comenzarán a limitar el voltaje aproximadamente al mismo tiempo, ya que todos detectarán el mismo voltaje y tendrán el mismo perfil de carga. Los controladores pueden quedarse sin carga en momentos ligeramente diferentes, pero esto normalmente tendrá pocas o ninguna consecuencia.
Requisitos para la configuración en paralelo del controlador de carga
Antes de realizar cualquier configuración en paralelo, asegúrese de que se cumplan los siguientes requisitos:
- Es posible conectar varios controladores solares en paralelo, pero cada uno debe tener su propio subsistema solar.
- Los controladores se pueden conectar a un banco de baterías, pero sus subconjuntos deben estar separados.
- Si está utilizando un controlador MPPT, consulte el manual para obtener detalles más específicos.
- La capacidad del banco de baterías debe ser suficiente para la cantidad de controladores utilizados.
- Cada subconjunto solar debe configurarse de acuerdo con las especificaciones de su controlador.
- Los controladores en una conexión en paralelo pueden ser de diferentes tamaños pero deben ser del mismo tipo. Por ejemplo, puede utilizar un controlador PWM de 20 A y 30 A, pero no puede utilizar un PWM y un MPPT juntos.
- Cada controlador debe tener un sensor de temperatura de la batería. No todos los mandos lo tienen, pero es ideal.
- Los perfiles de carga del controlador deben ser similares.
- Asegúrese de que los tamaños de los cables de la batería y del controlador de carga sean correctos.
Estas pautas tienen únicamente fines informativos. Consulte el manual de su controlador de carga para obtener más detalles sobre cómo configurar una configuración paralela.
Cómo trabajan juntos los reguladores de carga
Los controladores de carga tienen características diferentes según el fabricante, pero comparten algunas características comunes. Una vez configurado, el sistema requiere muy poca información de su parte, pero es útil conocer los factores que afectan el rendimiento.
Los controladores de carga pueden detectar el estado de la batería, en particular su resistencia. El controlador ingresa al modo de carga masiva si la resistencia es baja. Si es alto, se reduce la carga. Con dos o más controladores, la batería se carga más rápido.
Los controladores se comunican o utilizan SOC (estado de carga) para regular el voltaje. Esto garantiza que los controladores funcionen al unísono y pasen correctamente por las distintas fases de carga.
Cada perfil de controlador debe ser el mismo, incluidas varias configuraciones. Puede personalizar múltiples configuraciones del controlador y guardarlas para garantizar la estabilidad.
Los controladores tienen un conector de la batería que conduce al respectivo sensor de voltaje. Esta característica permite que varios controladores midan el voltaje de la batería de la misma manera.
Algunos controladores actuales tienen un sensor de temperatura. Esto permite que cada controlador mida la temperatura del voltaje. No todos los sistemas tienen esta característica, pero ayuda tenerla, especialmente con configuraciones de batería externa.
Las baterías son sensibles al calor y tienen un efecto directo sobre el rendimiento. Esta es un área donde los sensores de temperatura pueden ayudar. Otro es durante la fase de carga rápida.
Cuando la batería entra en la fase de absorción/impulso, el controlador debe reducir el voltaje. Los controladores en paralelo limitarán el voltaje al mismo tiempo, siempre que los ajustes sean similares. Un sensor de temperatura hará que este proceso sea más confiable.
