¿Los paneles solares se cargan primero en serie o en paralelo?
Estás confundido porque estás prácticamente abrumado por los diferentes métodos de cableado de paneles solares. Es posible que el fabricante haya mencionado un par de cosas sobre el cableado en serie y paralelo y le haya dejado con muchas preguntas. Si es nuevo en los sistemas de paneles solares, es posible que se pregunte: ¿importa el cableado de una manera específica? Respuesta corta: Sí, el cableado de los paneles solares tiene un impacto significativo en su rendimiento. En este artículo, analizaré en detalle el cableado en serie y en paralelo de paneles solares. Intentemos entender qué es lo mejor para usted.
¿Es mejor el cableado en paralelo o en serie para cargar baterías rápidamente?
Si lo piensas bien, te darás cuenta de que el cableado paralelo resulta ser una mejor opción. Si tus electrodomésticos tienen conexión en paralelo, seguirán funcionando de forma independiente.
Sin embargo, hay un pequeño problema. Se podría pensar que no habrá diferencia si uno de los paneles deja de funcionar. Los otros paneles estarán ahí para tapar el que funciona mal, ¿verdad? Bueno, las cosas son un poco diferentes aquí.
Cableando paneles solares en paralelo tendrás menos voltaje y más amperaje. Recuerde, se necesita un voltaje más alto para cargar una batería. Los paneles solares conectados en paralelo deben funcionar a aproximadamente el 75% de su capacidad para producir suficiente voltaje para cargar las baterías. Parece mucho trabajo, seguro.
En resumen, si tu batería es de 24 voltios pero tus paneles solares son de 17 voltios, este voltaje no es muy eficiente para cargar tus baterías. En cambio, el cableado en serie dará un valor de voltaje más alto. Es posible que el fabricante haya sugerido el cableado en serie por este motivo en particular.
Desafortunadamente, no es perfecto ni siquiera con el cableado en serie. Para ser honesto, un solo panel sombreado es suficiente para afectar el rendimiento general de su sistema de paneles solares. Eso no es algo que estés buscando.
Cableado híbrido de paneles solares.
Sí, lo leíste correctamente. Su proveedor de paneles solares puede optar por combinar cableado en serie-paralelo. El cableado híbrido es un poco más complicado pero merece la pena.
Depende de la relación entre voltaje y amperaje. Este tipo particular de cableado mantiene un buen equilibrio entre ellos. Y la mayoría de las veces, esta configuración de cableado ofrece un buen rendimiento de los sistemas de paneles solares.
Sin embargo, simplemente no puedes ignorar para qué necesitas los paneles solares; Este es el principal factor decisivo para el cableado de paneles solares. Su instalador instalará el sistema de paneles solares según sus necesidades. Dicho esto, lo que podría funcionar mejor para usted probablemente no funcione mejor para otra persona.
Comparación entre circuitos en paralelo y en serie.
Antes de hablar sobre el cableado de los paneles solares, hagamos un repaso rápido. ¿Qué se entiende exactamente por circuitos en paralelo y en serie? Aquí encontrará todo lo que necesita saber:
Circuitos paralelos
Echa un vistazo a la centralita de tu habitación. Verás que existen diferentes interruptores para diferentes usos. Al encender la luz no se enciende automáticamente el ventilador. Esto se debe a que su centralita tiene un circuito en paralelo. ¿Qué queremos decir exactamente con esto?
En una conexión en paralelo, la corriente fluye por múltiples caminos. Supongamos que uno de los interruptores de su centralita deja de funcionar. Ahora bien, ¿afectaría al resto de interruptores del mismo cuadro? Definitivamente no lo hará.
Dado que los circuitos paralelos tienen múltiples caminos, la corriente fluirá junto con los interruptores en funcionamiento, ignorando el que está roto. En cada camino, el voltaje sigue siendo el mismo, mientras que la corriente aumenta. Puede calcular la corriente total sumando los amperios de cada ruta.
circuitos en serie
Para comprender un circuito en serie, veremos un ejemplo sencillo. El frigorífico y el congelador están conectados en serie. Si apagas el interruptor, ambos dejarán de funcionar. ¿Qué crees que está pasando?
A diferencia de los circuitos en paralelo, los circuitos en serie tienen un único camino para el flujo de corriente. La corriente no tiene caminos que dividir. Por tanto, no varía. La corriente general sigue siendo la misma, mientras que el voltaje en cada resistencia en un circuito en serie varía.
En una conexión en serie, el voltaje se agrega mientras la corriente permanece igual. ¿Puedes ahora distinguir fácilmente entre las conexiones de los dos circuitos? Es fantastico. Ahora veremos cómo podemos relacionar nuestros conocimientos sobre circuitos en paralelo y en serie en un conjunto de paneles solares.
Cableado en serie versus paralelo de paneles solares
Al igual que las baterías, los paneles solares también tienen un terminal positivo y negativo. Con la ayuda de estos terminales podrás conectar los paneles solares de la forma que desees. Entonces, comencemos con el cableado en serie de un sistema de paneles solares, ya que es menos complicado que el cableado en paralelo.

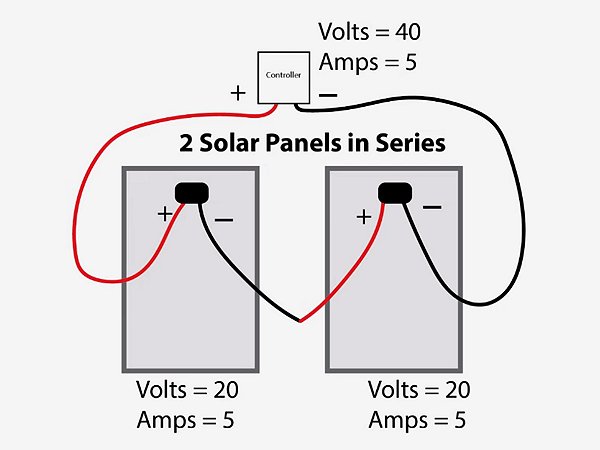

¿Qué sucede en el cableado en serie de paneles solares?
El procedimiento de montaje es bastante sencillo porque no es necesario utilizar ningún equipo adicional. Supongamos que tenemos cuatro paneles solares. Para conectarlos en serie, debes unir el terminal positivo de tu primer panel solar al lado negativo de tu segundo terminal. Después de colocar todos los paneles solares uno al lado del otro, verás que han formado una cuerda.
En el cableado en serie de paneles solares, se necesitará un solo cable para conectar cada panel solar en una cadena. Si planeas instalar paneles solares en tu hogar, el cable debe venir desde el techo. El voltaje y la corriente totales permanecen iguales hasta que llegan al controlador de carga, que es un dispositivo para regular el voltaje y la corriente. A partir de ahí, cargará la batería.
Dado que conectó los paneles solares en serie, el voltaje de cada panel solar se suma al voltaje total. Por otro lado, el amperaje de corriente eléctrica de cada panel solar seguirá siendo el mismo.
Si la corriente no aumenta, no es necesario utilizar cables más grandes. Aún puedes usar los cables que vienen con el panel solar. Es posible que necesite aumentar el tamaño cuando necesite cubrir grandes distancias para reducir la caída de voltaje.
¿Qué sucede en el cableado paralelo de paneles solares?
¿Sabes por qué el cableado en paralelo es más técnico? En el cableado paralelo, no es necesario jugar con un solo cable. Aquí es donde la cosa se vuelve un poco complicada. Más allá de eso, lo más probable es que su instalador instale una caja combinada antes del controlador de carga. El objetivo principal de una caja combinadora es transferir la energía combinada de varias cadenas de paneles solares a un inversor.
Llegaremos a esa parte más tarde. Por ahora veamos cómo conectar paneles solares en paralelo. Como sabes, los circuitos paralelos tienen más cableado. Esta configuración permite que la corriente fluya en diferentes caminos. Aplicaremos el mismo fenómeno aquí.
Para ello necesitamos dos cables centralizados desde el tejado de una casa. El primer cable central se conectará a los cables terminales positivos de los paneles solares. El segundo cable centralizado se conectará a los cables del terminal negativo. En cuanto al grosor del cable, es necesario tener en cuenta el amperaje de la corriente eléctrica. Se suma, mientras que el voltaje permanece constante en cada panel solar.
Puede utilizar el mismo grosor de cable suministrado con el panel solar hasta la caja combinadora. La conexión en paralelo se suele realizar en la caja combinadora. Debe utilizar el tamaño de cable adecuado para ir desde la caja combinadora hasta el controlador de carga. El cableado en paralelo será más caro que el cableado en serie debido al coste del cable.
