Cómo instalar un monitor de batería en una casa rodante

Un monitor de batería, especialmente uno de buena calidad, facilita la comprensión y el seguimiento del uso de la carga de la batería. También es muy probable que extienda la vida útil de sus baterías. Además de conversar sobre la vida útil de sus costosas baterías, el monitor de batería le facilita la vida diaria. Estamos felices de tener un monitor de batería porque podemos ver cuántos vatios de energía solar están generando nuestros paneles. Veamos qué tan rápido se puede recargar la batería, cuánto influyen las nubes en la energía proporcionada por los paneles fotovoltaicos, etc.

En general, puede instalar un monitor de batería para vehículos recreativos seleccionando una ubicación adecuada cerca de la carcasa de la batería de su remolque y conectando la derivación con su unidad de visualización. Por lo tanto, ajuste el monitor según su capacidad y utilice el voltaje acorde a ella.

El otro consejo de instalación importante es la ubicación de la derivación. Asegúrese de que no haya cargas (por ejemplo, calentadores o bombas diésel) o cargas (por ejemplo, paneles solares) conectadas directamente a las baterías, ya que evitarán la derivación y no serán vistas por el monitor de batería. Este es el mayor error que vemos en las instalaciones de monitorización de baterías.

Conexión del shunt con la batería.

Debe instalar la derivación cerca del terminal negativo de la batería para realizar fácilmente las conexiones del cableado. He aquí cómo proceder:

• Primero, agregue un extremo del cable de alimentación rojo al orificio verde de la derivación para suministrar energía al conjunto del monitor, luego conecte el otro extremo con el terminal positivo.
• Ahora conecte su cable de extensión con la derivación simplemente insertándolo en su conjunto.
• Conecte el cable de puente negativo con el extremo de la batería de la derivación y conecte todas las conexiones negativas con el lado de alimentación de la derivación, como el inversor, el medidor de voltaje, el panel solar, etc.
• Luego, conecte el cable negativo del chasis con el lado de alimentación de la derivación y agregue la arandela plana, la arandela de seguridad y la tuerca para realizar una conexión segura.

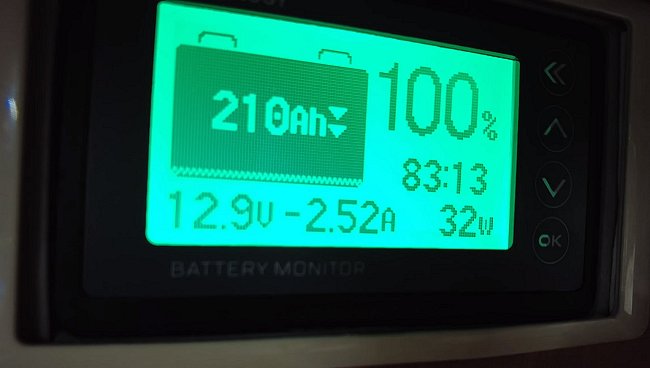

Programación de la unidad de visualización del monitor de batería

Es esencial programar su monitor según el tamaño y la capacidad de la batería y hacerlo cuando las baterías estén cargadas al 100%.

Encienda la pantalla de su monitor y configure la lectura precisa de sus amperios hora manteniendo presionado el botón durante 3 segundos.

La lectura cambia de su configuración predeterminada a 100 amperios. Puede aumentar sus unidades presionando la flecha hacia arriba y configurarlo según los amperios de su banco de baterías.

Luego, presione el botón de configuración y vuelva a verificar los amperios hora; Puede comprobar la cantidad de amperios que entran y salen de la batería con la ayuda del signo +/-.

También puedes consultar el porcentaje de carga presionando el botón de carga durante 3 segundos. Luego, ilustrará la carga exacta de la batería.

¿Dónde se pueden medir los amperios utilizados en una casa rodante?

A continuación se muestran algunos lugares donde puede medir los amperios que viajan alrededor de los cables:

• Uso total de amplificadores por parte del sistema . Esto puede brindarle una buena estimación de qué tan rápido se usan o cargan las baterías, lo que a su vez es útil para estimar cuánto durarán. Esta es una posición de “total neto”. Por ejemplo, si ingresa 13 A desde el controlador de carga y usa 16,5 A en su sistema, leerá 3,5 A. A menudo se necesitan dos pantallas para medir la corriente en ambas direcciones.
• Extracción de energía de componentes individuales . Con un amperímetro en la caja de fusibles positiva, puede medir la cantidad de energía utilizada por cada uno de sus componentes. Esto es bueno por simples razones de curiosidad (¿cuánta energía está usando realmente mi refrigerador?), así como para reconocer combinaciones de uso eléctrico. Quizás te des cuenta, por ejemplo, de que por la noche con un ventilador y las luces encendidas estás comiendo más jugo del que te gustaría, por lo que puedes apagar las luces. O es posible que vea venir .5A cuando nada debería suceder.
• Energía proveniente de la energía solar . Al medir cuánta energía proviene de sus paneles solares, puede tener una idea de cuánta luz solar reciben y qué tan bien están funcionando. Puedes ponerle un medidor tú mismo, pero muchos controladores de carga de nivel medio y superior ya te dicen cuántos vatios de energía solar están recibiendo. El uso del monitor integrado del controlador de carga le evita tener que instalar uno usted mismo.
• Energía proveniente del alternador . También puedes medir cuánta carga reciben las baterías del alternador. De esta manera podrás ver cuánto ayuda tu conducción a tus baterías.

Cualquier combinación de lo anterior es una medida útil dependiendo de cuán curioso sea y cuán crítico sea con el control de sus baterías.

Haga una prueba después de instalar el monitor

Una de las ventajas de utilizar un monitor de batería en su vehículo recreativo es que puede ver su uso de energía en tiempo real. Cada vez que accionas un interruptor dentro de tu RV, podrás ver cuánta corriente consume ese dispositivo o aparato eléctrico de tu batería. Por lo tanto, podrá comprender rápidamente qué electrodomésticos o componentes eléctricos de su vehículo recreativo consumen más energía.

Después de instalar el monitor de batería, es una buena idea probar todos los electrodomésticos, dispositivos y componentes eléctricos de su vehículo recreativo. Comienza a encenderlos y apagarlos, uno por uno, y toma notas de la corriente que consumen de la batería. Recopilar estos datos resultará invaluable más adelante en tus aventuras con tu vehículo recreativo, ya que tendrás una idea de lo que puedes usar si te enfrentas a una situación de baja energía en tu vehículo recreativo.

Consumo de energía de paneles solares y alternador.

Puede estimar de manera eficiente cuánta energía recibió su vehículo recreativo de los paneles solares y comprender cómo llega la energía a través del sol. El controlador de carga de su vehículo recreativo también puede representar la cantidad de vatios que los paneles solares proporcionan al sistema eléctrico.

También puede representar el nivel de carga que reciben las baterías de su vehículo recreativo desde el alternador mientras conduce el remolque por la carretera. Como resultado, podrá comprender fácilmente cómo la conducción puede aumentar la eficiencia y la longevidad de sus baterías.

Una nota al margen sobre el tamaño y la carga del alternador. El amperaje nominal de un alternador es bastante engañoso. Por ejemplo, veamos un alternador original de 55 amperios. Primero, el amperaje predeterminado del alternador solo se aplica cuando el alternador está frío; una vez que el alternador está caliente debido al funcionamiento, puede reducir la salida del alternador entre un 10 y un 15 %.

Un alternador original tiene un regulador interno y la potencia del alternador debe reducirse en otros dos tercios. Teniendo en cuenta la salida realista cuando el alternador está caliente y también el regulador interno, el alternador produce entre 30 y 35 amperios. Esta potencia del alternador se reduce aún más dependiendo de la velocidad del motor. Los alternadores originales alcanzan su potencia máxima a las rpm máximas o cerca de ellas. Por ejemplo, hacer funcionar un diésel a 1600 rpm o 2300 rpm cambiará la salida del alternador.
