¿Cómo conectar el inversor al paquete de baterías?
Un panel solar fotovoltaico utiliza el efecto fotoeléctrico para convertir la energía solar en electricidad. Esta electricidad se genera a un voltaje característico del panel y se transmite en forma de corriente continua a un banco de baterías, donde carga las baterías. A partir de ahí, debe convertirse a energía CA doméstica para que sea útil, y ese es el trabajo del inversor. Sin embargo, en un sistema solar fotovoltaico es necesario un componente adicional: un regulador de carga entre el panel y las baterías para protegerlas de la sobrecarga.
¿Cómo se conecta un inversor a un banco de baterías?
Los inversores de más de 500 vatios deben conectarse directamente al banco de baterías. El manual de usuario de su inversor especificará el tamaño de cable a utilizar. El tamaño del cable también depende de la distancia entre el inversor y la batería. Siempre es mejor utilizar la longitud de cable más corta que sea práctica. Al conectar un inversor a una batería, se recomienda utilizar un dispositivo de protección contra sobrecorriente, como un fusible o un disyuntor, entre los dos dispositivos.
Los interruptores de desconexión de seguridad de CA y CC también son un requisito en todos los sistemas. En los sistemas solares independientes, se instala un interruptor de desconexión de CC entre el banco de baterías y el inversor. Se utiliza para interrumpir el flujo de corriente entre los dos componentes y es importante para el mantenimiento, la resolución de problemas y la protección contra incendios eléctricos.
Procedimiento paso a paso para conectar el inversor al banco de baterías
Paso 1
Conecta los paneles de un banco solar entre sí, si hay más de uno. Por lo general, están conectados en paralelo para preservar el voltaje de cada panel, pero también es posible conectarlos en serie para aumentar el voltaje para que coincida con el voltaje de la batería si es necesario. El voltaje de salida de los paneles debe ser el mismo que el voltaje del banco de baterías.
Paso 2
Conecta los cables que salen de los paneles a un controlador de carga. Calcule el tamaño del cable que necesita para esto a partir de la determinación de la corriente de salida y la longitud del cable que necesita, teniendo en cuenta que el controlador de carga debe colocarse cerca de las baterías. Para ello son típicos cables de CC con calibres de 16 a 10.
Paso 3
Utilice cables de batería para conectar las baterías del banco en una combinación en serie y en paralelo para optimizar la capacidad del banco y mantener el mismo voltaje del panel. Conecte dos baterías en serie conectando el terminal positivo de una al terminal negativo de la otra para duplicar el voltaje de la combinación. Conéctelos en paralelo conectando sus terminales positivo y negativo para mantener el voltaje, pero duplicar la capacidad.
Etapa 4
Conecte el controlador de carga al banco de baterías con los cables de la batería. Un buen controlador de carga promedia las fluctuaciones de voltaje del panel y proporciona un voltaje de carga constante a las baterías. También protegerá las baterías de la sobrecarga y protegerá los paneles del reflujo de corriente de las baterías.
Paso 5

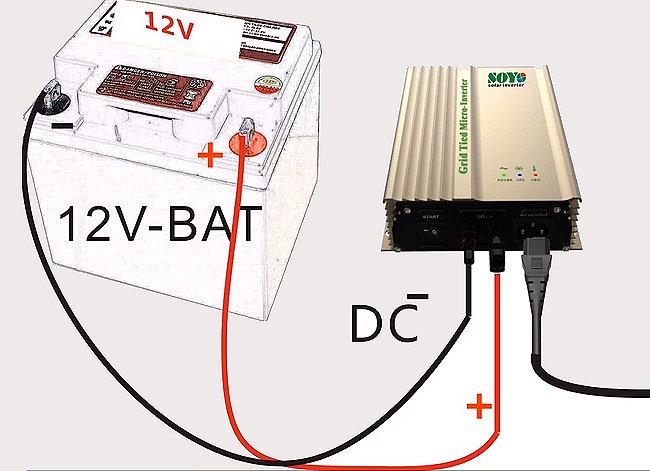

Conecte la batería a los terminales de entrada del inversor, luego conecte el inversor al equipo que desea alimentar. El inversor convierte la corriente continua de las baterías en corriente alterna de 230 voltios para uso doméstico. Si el inversor está conectado a la red eléctrica (¡lo que sólo puede hacer un profesional autorizado!), el inversor puede programarse para vender el exceso de energía a la compañía eléctrica.
Cómo conectar baterías en paralelo con un inversor/UPS
Conecte varias baterías en paralelo con su inversor de energía, inversor solar híbrido o UPS para aumentar el respaldo. Si tiene un solo inversor de batería, puede conectar varias baterías en paralelo ya que el voltaje general del paquete seguirá siendo el mismo mientras la capacidad se multiplica.
Asegúrese de que su inversor de energía pueda permitirse cargar varias baterías conectadas en paralelo a la vez. Si su cargador es lento, evite conectar baterías más grandes. Consulta las especificaciones de tu inversor o UPS para saber si puedes aumentar la corriente de carga, ya que esto aumentará la carga de la batería y reducirá el tiempo que lleva cargar completamente las baterías.
Como referencia, hemos explicado cómo conectar dos, cuatro, seis, ocho o diez baterías de plomo-ácido (VRLA, AGM, gel, inundadas) o de litio en paralelo a dispositivos de respaldo de energía. Se puede conectar cualquier número de baterías en paralelo.
Sin embargo, hay algunas cosas importantes a tener en cuenta:
- Al conectar baterías al inversor o UPS, verifique sus especificaciones para saber qué tipo de baterías puede aceptar. No mezcle diferentes tipos de baterías en el paquete paralelo.
- Cada inversor de corriente o UPS puede cargar una determinada capacidad de baterías. El inversor puede empezar a dar errores si se conectan baterías de capacidad excesiva. Incluso varias baterías pequeñas conectadas en paralelo pueden generar una capacidad excesiva y causar problemas.
- Nunca conecte varias baterías en serie-paralelo al inversor, ya que podría provocar sobretensión. Por ejemplo, si su inversor acepta una batería de 12 V, no le conecte la batería de 24 V.
- Evite invertir la polaridad de la batería. Esto podría dañar el inversor o el UPS si no tiene protección contra polaridad inversa. Además, al conectar los cables a las baterías, asegúrese de que no se produzca un cortocircuito. Las baterías de alta capacidad pueden provocar grandes chispas y provocar incendios. Así que tenga cuidado al conectar estas baterías.
Algunas preguntas frecuentes sobre el tema.
¿En qué se diferencian los inversores autónomos de los inversores conectados a la red?
Los inversores aislados se diferencian de los inversores conectados a la red en que no están diseñados para comunicarse con la red pública y no incluyen las protecciones necesarias que se encuentran en los inversores conectados a la red, como la protección anti-isla. Esto es cuando un inversor se apaga si detecta un problema con la red, como un corte de energía.
¿Puedo utilizar un inversor de onda sinusoidal modificada en aplicaciones fuera de la red?
¡Sí! Los sistemas conectados a la red requieren el uso de inversores de onda sinusoidal pura porque la empresa suministra ondas sinusoidales puras. Sin embargo, dado que está utilizando un sistema independiente, puede utilizar un inversor de onda sinusoidal modificada. Tenga en cuenta que algunos aparatos y dispositivos no funcionan con inversores de onda sinusoidal modificada, como los equipos médicos. Además, en muchos casos, escuchará un zumbido en los dispositivos conectados a un inversor de onda sinusoidal modificada.
