¿Cómo conectar el inversor a un panel fotovoltaico?

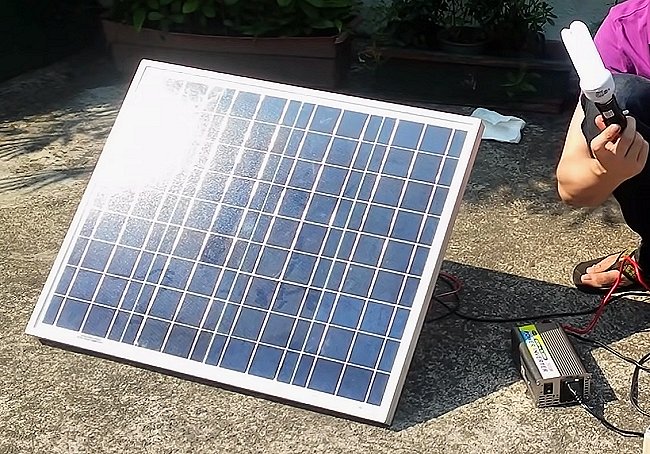

La configuración típica de energía solar tiene los paneles solares conectados a las baterías y al inversor y juntos producen energía. Pero las baterías no son necesarias para el funcionamiento del sistema. Puede conectar un panel solar directamente a un inversor y hacer funcionar sus electrodomésticos. Los paneles solares se pueden conectar directamente a la entrada de un inversor. En un sistema conectado a la red, los paneles solares y el inversor no requieren batería porque la energía puede transmitirse y enviarse a la red.
Un inversor solar es un componente vital de un sistema de energía solar. La energía solar generada por el módulo solar es corriente continua (DC). Esto no es adecuado para su uso en la mayoría de los electrodomésticos. La mayoría de los aparatos eléctricos requieren corriente alterna (CA). Un inversor convierte la corriente continua generada por el módulo solar en corriente alterna.
Los módulos fotovoltaicos conectados en serie o en paralelo se conectan además al inversor mediante una cadena. Una cuerda está formada por dos cables, positivo y negativo. El cable negativo de la cadena está conectado al terminal negativo del inversor y el cable positivo de la cadena del módulo solar está conectado al terminal positivo del inversor.
También se introduce un interruptor de CC en la cadena para garantizar la seguridad del sistema frente a variaciones accidentales de corriente. Como medida de seguridad contra sobretensiones eléctricas, se instala un protector contra sobretensiones y se requiere conexión a tierra.
Instrucciones paso a paso para conectar los paneles al inversor.
Conectar paneles solares a un inversor es muy sencillo. Es posible que se requieran algunos pasos adicionales según su kit de energía solar, así que consulte el suyo para obtener más detalles.
Estas instrucciones suponen que ya tienes un kit de panel solar y un inversor. De lo contrario, recomendamos un kit fotovoltaico completo, ya que contiene los conectores, paneles y otras piezas esenciales. Los inversores están disponibles en diferentes capacidades. Para un sistema básico, bastará con un inversor de 1000 vatios.
Paso 1
Si tienes más de un panel solar, conéctalos entre sí en serie o en paralelo. Una conexión en serie aumenta el voltaje, generalmente hecha para coincidir con el banco de baterías, manteniendo estables los amperios. Una conexión en paralelo mantiene el voltaje al mismo nivel pero aumenta los amperios.
Como no usamos baterías, haremos una conexión en paralelo. Conecte el cable positivo de un panel solar al cable negativo del otro módulo. Repita esto para lo negativo y lo positivo. Repita para todos los demás paneles solares.
Paso 2
Conecte el panel solar al inversor. Los conectores están incluidos en tu kit fotovoltaico. Conéctelos a la entrada correcta. Una vez que todo esté configurado, pruebe el panel y el inversor. El sistema debería comenzar a cargarse siempre que haga sol. Solo asegúrese de que todos los cables estén apretados; de lo contrario, podría tener problemas como un panel solar muerto.
Los pasos básicos son simples, pero es posible que se necesite un cable de extensión si los paneles solares están lejos. Es más fácil trabajar con una instalación montada en el piso, pero aún requerirá algo de trabajo si se trata de una matriz grande.
Si no estás seguro de cómo proceder, confía en un instalador fotovoltaico profesional. En una caravana puedes hacerlo tú mismo, pero otra cosa es si el conjunto consta de varios módulos fotovoltaicos. Como indicaremos más adelante, operar paneles solares e inversores sin baterías, si bien es posible, no está exento de desafíos.
¿Por qué utilizar un controlador de carga?
La corriente que obtenemos de los paneles solares no permanecerá constante a lo largo del día, habrá muchos altibajos, por lo que no podemos conectar directamente los módulos solares fotovoltaicos para cargar nuestra batería, ya que con el tiempo la arruinará.
Entonces, necesitamos un dispositivo llamado controlador de carga solar para controlar la corriente que recibimos de los paneles solares, el controlador de carga tiene un cargador PWM (modulación de ancho de pulso) incorporado para cargar la batería de plomo-ácido en tres etapas, lo que garantiza una larga duración. duración de la batería.
En una instalación solar de 500 vatios, definitivamente obtendremos 400 vatios de energía de los paneles solares durante el día, es decir, de 8 a.m. a 5 p.m.
Podemos aprovechar la corriente libre de los módulos fotovoltaicos durante este periodo diurno apagando manualmente la Entrada al Inversor (alimentación de red), de forma que la batería del inversor se cargue con la energía solar disponible.
Mientras la batería se carga mediante paneles solares, podemos utilizar simultáneamente la carga de la batería para alimentar nuestro hogar.
Entonces, con la energía solar, la batería se cargará y, por otro lado, la batería proporcionará corriente al inversor para alimentar nuestros dispositivos, esto sucede simultáneamente.
¿Cómo calcular el tamaño del inversor y la batería?
Dimensiones del inversor
Un inversor en un sistema de energía solar debe ser entre un 25 y un 30 % más grande que la carga total de todos los electrodomésticos. En caso de tener electrodomésticos que requieran un alto torque como un motor, la capacidad del inversor debe ser 3 veces mayor de lo normal.
Tamaño de la batería de respaldo
En esto influyen numerosos factores, incluida la carga real calculada previamente. También es necesario decidir el voltaje del sistema de batería. Comienza en 12 V y llega a 24 V, 48 V y más. Es recomendable elegir un sistema de batería con un voltaje más alto (48 V o más), ya que la pérdida del sistema será menor. Dependiendo de su elección, el tamaño de la batería de respaldo variará.
Otros factores que influyen en el tamaño de la batería de respaldo son su eficiencia, profundidad de descarga y horas de respaldo requeridas. Un punto a recordar aquí es que la duración de la batería se ve afectada negativamente si se permite que se descargue más del 50%. Si va a depender de la batería para una mayor duración, opte por una con capacidad suficiente.
La batería de respaldo se calcula multiplicando la carga real por los días de vida útil de la batería y dividiéndola por el voltaje del sistema de la batería, la profundidad de la descarga y la eficiencia de la batería. La capacidad calculada del sistema de respaldo de batería en amperios-hora (Ah) se divide además por los amperios-hora (Ah) de una sola batería para encontrar la cantidad total de baterías necesarias para el sistema.
