Cómo cablear un sistema fotovoltaico autónomo
Un sistema fotovoltaico independiente o autónomo consta de varios módulos (o paneles) fotovoltaicos individuales, generalmente de 12 voltios, con potencias nominales de entre 50 y más de 100 vatios cada uno. Luego, estos módulos fotovoltaicos se combinan en una sola matriz para proporcionar la potencia de salida deseada. Un sistema fotovoltaico autónomo simple es un sistema solar automático que produce electricidad para cargar bancos de baterías durante el día y utilizarlos durante la noche cuando no hay energía solar disponible. Un sistema fotovoltaico autónomo a pequeña escala utiliza baterías recargables para almacenar energía eléctrica suministrada por paneles o conjuntos fotovoltaicos.
Los sistemas fotovoltaicos independientes son ideales para áreas rurales remotas y aplicaciones donde otras fuentes de energía no son prácticas o no están disponibles para proporcionar energía para iluminación, electrodomésticos y otros usos. En estos casos, es más rentable instalar un sistema fotovoltaico único e independiente que pagar el costo de que la compañía eléctrica local extienda sus líneas y cables eléctricos directamente hasta su hogar como parte de un sistema fotovoltaico conectado a la red. .
Un sistema fotovoltaico (PV) autónomo es un sistema eléctrico que consta de una serie de uno o más módulos fotovoltaicos, conductores, componentes eléctricos y una o más cargas. Pero un sistema fotovoltaico a pequeña escala no tiene que estar sujeto a un techo o estructuras de edificios para aplicaciones domésticas; se pueden usar para casas rodantes, casas rodantes, botes, tiendas de campaña, campamentos y cualquier otra ubicación remota. Muchas empresas ofrecen ahora kits solares portátiles que le permiten proporcionar electricidad solar gratuita y confiable dondequiera que vaya, incluso en lugares de difícil acceso.

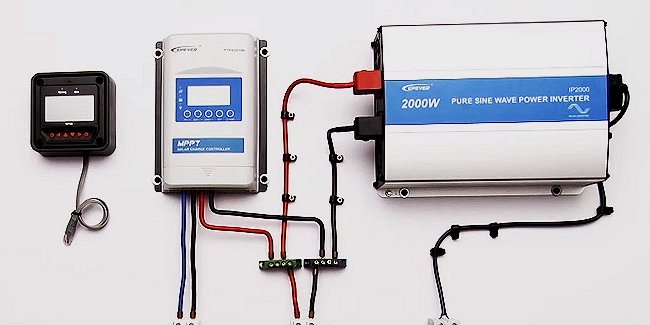

Las distintas fases de conexión de los componentes del sistema fotovoltaico.
En general, existen 5 pasos para cablear un sistema de energía solar independiente:
- Conecte la batería
- Conecte la carga
- Conectar el campo fotovoltaico
- Verifique la conexión
- Comprueba la potencia.
Conectemos el sistema solar paso a paso.
Paso 1: conecta la batería
Nota: Un cortocircuito entre los terminales positivo y negativo de la batería o un cortocircuito entre los cables de los terminales positivo y negativo puede provocar un incendio y una explosión. Antes de conectar la batería al sistema solar, asegúrese de que el voltaje de la batería sea superior a 6 V, luego inicie el controlador. Si el sistema es de 24 V, asegúrese de que el voltaje de la batería no sea inferior a 18 V. El reconocimiento del voltaje del sistema es un proceso automático cuando se inicia el controlador por primera vez. Al instalar el fusible, la distancia máxima entre el fusible y el terminal positivo de la batería debe ser de 150 mm, y antes de encender el fusible, verifique que el cable esté conectado correctamente.
Paso 2: conecte la carga
El terminal de carga del controlador solar se puede conectar con un dispositivo de alimentación de CC que tenga el mismo voltaje de funcionamiento que el voltaje nominal de la batería, y el controlador suministra energía a la carga con el voltaje de la batería. Conecte los polos positivo y negativo de la carga a los terminales de carga del controlador. Puede haber voltaje en el lado de la carga, tenga cuidado de evitar un cortocircuito al conectar la carga. Se debe conectar un fusible al cable positivo o negativo de la carga. No conecte el fusible durante la instalación. Después de la instalación, verifique que el fusible esté conectado sin errores. Si la carga se conecta a través del panel, cada circuito de carga tiene un fusible independiente y todas las corrientes de carga no pueden exceder la corriente nominal del controlador.
Paso 3: conecte el conjunto fotovoltaico
ADVERTENCIA: ¡Riesgo de descarga eléctrica! Los paneles fotovoltaicos pueden causar voltajes muy altos y tenga cuidado al realizar el cableado para evitar descargas eléctricas. El controlador se puede utilizar con sistemas de energía solar fuera de la red de 12 V, 24 V o componentes de red con voltajes de circuito abierto que no excedan el voltaje de entrada especificado. El voltaje del módulo solar en el sistema no debe ser inferior al voltaje del sistema.
Paso 4: prueba tu conexión
Verifique todas las conexiones nuevamente para ver si los terminales positivo y negativo de cada terminal son correctos o no. y se debe apretar el arnés de 6 terminales.
Paso 5: Confirma el encendido
Cuando la batería suministra energía al controlador, el controlador se inicia, el LED de la batería en el controlador se enciende, asegúrese de que la luz sea normal.
Conceptos básicos del cableado de paneles solares.
Para tener un sistema solar fotovoltaico funcional, es necesario conectar los paneles entre sí para crear un circuito eléctrico a través del cual fluye la corriente, y también es necesario conectar los paneles al inversor, que convierte la corriente continua producida por los paneles en corriente alterna que Puede usarse en su casa y enviarse a la red. En el sector solar. Esto generalmente se denomina "cordón" y cada serie de paneles conectados entre sí se llama cadena.
Hay varias formas de abordar el cableado de paneles solares. Una de las diferencias clave que hay que entender es alinear paneles solares en serie versus alinear paneles solares en paralelo. Estas diferentes configuraciones de cadenas tienen diferentes efectos sobre la corriente eléctrica y el voltaje en el circuito.
Conexión de paneles solares en serie.
Colocar paneles solares en serie implica conectar cada panel al siguiente en la fila. Al igual que una batería típica con la que quizás esté familiarizado, los paneles solares tienen terminales positivos y negativos. Cuando se ejecuta la cadena en serie, el cable del terminal positivo de un panel solar se conecta al terminal negativo del siguiente panel, y así sucesivamente.
Cuando se tejen paneles en serie, cada panel adicional se suma al voltaje total (V) de la cuerda, pero la corriente (I) en la cuerda sigue siendo la misma.
Una desventaja del tendido en serie es que un panel sombreado puede reducir la corriente a través de todo el tendido. Dado que la corriente sigue siendo la misma en toda la cadena, la corriente se reduce a la del panel con la corriente más baja.
Conexión de paneles solares en paralelo
Disponer paneles solares en paralelo es un poco más complicado. En lugar de conectar el terminal positivo de un panel al terminal negativo del siguiente, cuando se ejecuta la cadena en paralelo, los terminales positivos de todos los paneles de la cadena se conectan a un cable y los terminales negativos se conectan a otro cable.
En esta disposición, cada panel adicional aumenta la corriente (amperaje) del circuito, pero el voltaje del circuito sigue siendo el mismo (equivalente al voltaje de cada panel). Por esta razón, una ventaja del tendido en paralelo es que si un panel tiene mucha sombra, el resto de los paneles pueden funcionar normalmente y no se reducirá la corriente de todo el string.
